聚合氯化鋁最新工藝以及使用方法
發(fā)布時間：2024-08-28
聚合氯化鋁最新工藝以及使用方法

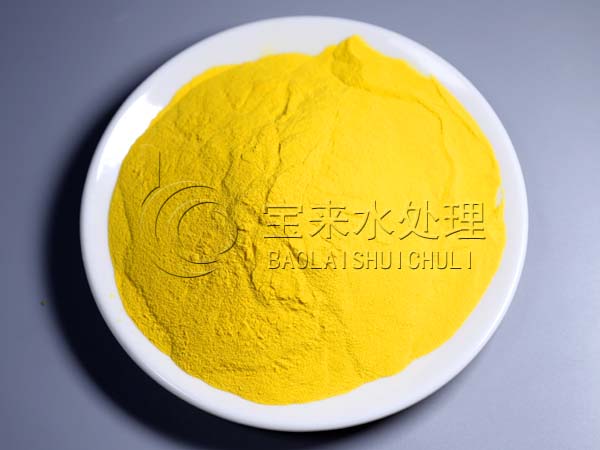

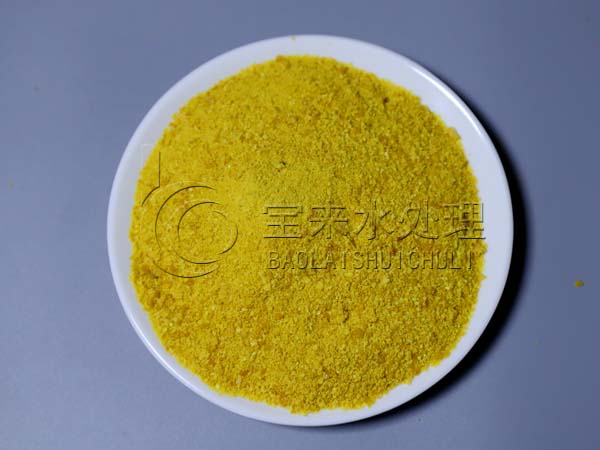

聚氯化鋁是一種水溶性無機高分子聚合物，顏色呈黃色或淡黃色、深褐色、深灰色樹脂狀固體。該產(chǎn)品有較強的架橋吸附性能，在水解過程中，伴隨發(fā)生凝聚，吸附和沉淀等物理化學(xué)過程。
聚合氯化鋁與傳統(tǒng)無機混凝劑的根本區(qū)別在于傳統(tǒng)無機混凝劑為低分子結(jié)晶鹽，而聚合氯化鋁的結(jié)構(gòu)由形態(tài)多變的多元羧基絡(luò)合物組成，絮凝沉淀速度快，適用PH值范圍寬，對管道設(shè)備無腐蝕性，凈水效果明顯，能有效支除水中色質(zhì)SS、COD、BOD及砷、汞等重金屬離子，該產(chǎn)品廣泛用于飲用水、工業(yè)用水和污水處理領(lǐng)域。國家最新執(zhí)行標(biāo)準(zhǔn)GB15892-2009. 多樣性的聚合氯化鋁 聚合氯化鋁的生產(chǎn)工藝多種多樣，不同工藝所生產(chǎn)的聚合氯化鋁顏色不一樣，其凈水效果也不一樣。其中，制作聚合氯化鋁的幾個細(xì)節(jié)也很重要，如果不注意，也會大大影響聚合氯化鋁的質(zhì)量。 聚合氯化鋁的合成方法有很多種,按照原材料的不同，可分為氯化鈣、金屬鋁法、活性氫氧化鋁法、三氧化二鋁法、氯化鋁法等。
鈣粉為原材料的聚合氯化鋁生產(chǎn)工藝
以工業(yè)鹽酸，氯化鈣和石灰為原料，一步合成聚合氯化鋁。將配置好的硫酸鋁溶液(1.6~2.0mol/L)加入反應(yīng)器中加熱近沸，攪拌，將氯化鈣溶液(6.8mol/L)以一定加料速度加入反應(yīng)器。此時溶液呈黃色懸濁液。停止加熱，攪拌下冷卻至45~60℃，并維持此溫度，再將石灰乳(3.6mol/L)以一定加料速度加入反應(yīng)器。此時懸濁液呈淺紅棕色(由于雜質(zhì)鐵水解引起)。將上懸濁液倒入壓濾器進(jìn)行壓濾，濾液進(jìn)入熟化池進(jìn)行熟化，慮餅進(jìn)入槽。濾液在熟化池中不斷得到攪拌,溫度控制在45~65℃，時間3~5h.。經(jīng)熟化后的溶液即為粘稠的液體聚鋁，Ph3~4，Al2O3 6%~8%.將此液體置于干燥器中，脫水干燥，干燥后的固體為淺黃色晶體顆粒，經(jīng)研磨后裝袋即為成品。
金屬鋁法合成聚合氯化鋁生產(chǎn)工藝
金屬鋁法:采用金屬鋁法合成聚合氯化鋁的原料主要為鋁加工的下腳料，如鋁屑、鋁灰和鋁渣等。在工藝上可分為酸法、堿法、中和法3種。酸法主要是用HCL,產(chǎn)品質(zhì)量不易控制.堿法生產(chǎn)工藝難度較高，設(shè)備投資較大且用堿量大，pH控制費原料 成本較高.用的最多的是中和法,只要控制好配比,一般都能達(dá)到國家標(biāo)準(zhǔn).
氫氧化鋁粉合成聚合氯化鋁生產(chǎn)工藝
氫氧化鋁法:氫氧化鋁粉純度比較高，合成的聚合氯化鋁重金屬等有毒物質(zhì)含量低，一般采用加熱加壓酸溶的生產(chǎn)工藝。這種工藝比較簡單，但生產(chǎn)的聚合氯化鋁的鹽基度較低，因此一般采用氫氧化鋁加溫加壓酸溶再加上鋁酸鈣礦粉中和兩道工序.
三氧化二鋁合成聚合氯化鋁生產(chǎn)工藝
三氧化鋁法:含三氧化二鋁的原料主要有三水鋁石、鋁釩土、高嶺土、煤矸石等。該生產(chǎn)工藝可分為兩步：第一步是得到結(jié)晶氯化鋁，第二步是通過熱解法或中和法得到聚合氯化鋁
氯化鋁合成聚合氯化鋁生產(chǎn)工藝
氯化鋁法:采用氯化鋁粉為原料,加工聚合氯化鋁.這種方法應(yīng)用最為普遍,主要有中和法、電化學(xué)法和熱分解法三種.
